Für liegende Ölfässer – OIL-SAVER mit Winkel

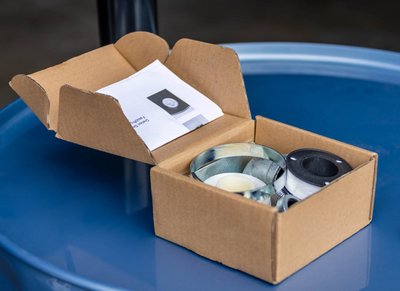

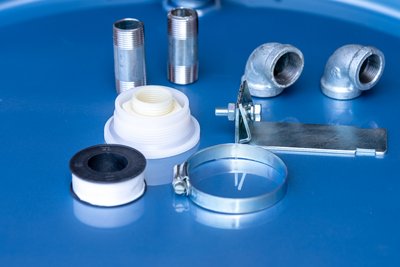

Die professionelle Erweiterung des OIL-SAVER Systems für Werkstätten, die ihre Ölfässer liegend lagern. Das 7-teilige Set enthält alles, was für eine saubere und sichere Montage benötigt wird – inklusive Rohrhalter, Schlauchschelle und Teflonband.

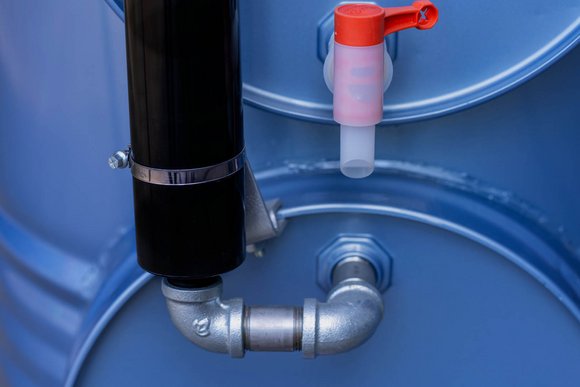

Das Verbindungsstück wird über die große Fassöffnung montiert, das Rücklaufrohr mit Winkel ausgerichtet. So profitieren auch Betriebe mit liegenden Fässern von der bewährten OIL-SAVER Technologie.
Wichtig: Die Füllmenge des liegenden Fasses darf die untere Kante der großen Fassöffnung nicht überschreiten, um optimalen Rücklauf zu gewährleisten.
Montage in 5 einfachen Schritten
Kein Werkzeug, keine Fachkenntnisse – in wenigen Minuten einsatzbereit
-
Teflonband aufwickeln
Wickeln Sie Teflonband um die Außengewinde des Verbindungsstücks (3) und des Rohres (1). Anschließend Winkel (2) ca. 1 cm auf das Verbindungsstück schrauben.
-
2-Zoll-Anschluss montieren
Drehen Sie den 2-Zoll-Anschluss (4) in die große Fassöffnung. Der Mittelverschluss muss vorher entfernt werden.
-
Baugruppe eindrehen
Drehen Sie das zusammengesetzte Bauteil in die Öffnung. Abstand [a] beträgt ca. 90,5 mm.
-
Rohrhalter befestigen
Rohrhalter (5) wie abgebildet anbringen, Mutter mit max. 10 Nm festziehen. Rohr auf den Winkel schrauben bis Widerstand spürbar ist.
-
Schlauchschelle anbringen
Schlauchschelle (6) 50–70 mm wie abgebildet montieren. Das System ist betriebsbereit.
⚠️ Wichtige Hinweise
- Montage nur am stehenden Fass durchführen – Gefahr vor Flüssigkeitsaustritt!
- Anzugsdrehmoment für Befestigungsschraube unbedingt beachten
- Füllmenge darf untere Kante der großen Fassöffnung nicht überschreiten
Der Hersteller und Verkäufer übernimmt bei Schäden und Unfällen am Produkt, Fremdeigentum oder Personen, verursacht durch nicht zweckmäßige oder von der Gebrauchsanleitung abweichende Anwendung, keine Haftung. Das OIL-SAVER-Rücklaufrohr muss in Übereinstimmung mit den im jeweiligen Land geltenden Bestimmungen und Vorschriften entsorgt werden.
